摘　要：隨著工業化與信息化的融合發展，工業控制網絡面臨的安全威脅日益增多，安全形勢日益嚴峻。針對工控信息安全事件頻發的現狀，為防范相關安全風險，在研究工業網絡結構與特點以及安全防護需求的基礎上，設計了適用于不同場景、不同層次、不同設備，基于縱深防護和多策略協同的綜合安全體系，并在典型行業工業網絡中實現應用推進，形成了覆蓋密碼保障、多層防護、綜合管控等多個維度的安全保障能力和整體解決方案。

內容目錄：1　工業網絡概述

1.1　工業網絡結構概述

1.2　工業網絡特點概述

2　工業網絡縱深安全防護的需求研究

3　工業網絡縱深安全防護的技術框架設計

3.1　基于國產商用密碼的工業控制網絡縱深安全防護技術

3.2　基于策略協同的工業控制網絡多層級一體化管控技術

4　工業網絡縱深安全防護技術的實現和應用

5　結　語

近年來，在網絡空間政治對抗加劇的背景下，工業控制網絡面臨的安全威脅正在急劇增加，工業安全漏洞數量逐年遞增，工控信息安全事件層出不窮，安全威脅加速滲透，攻擊手段復雜多樣。伊朗“震網”事件、土耳其巴庫石油管道爆炸、烏克蘭電網停電、委內瑞拉停電事故等安全事故更是說明能源工控環境被攻擊所造成的危害巨大，給國內能源行業敲響了警鐘，關系國計民生的能源領域的工業控制網絡已成為黑客團體攻擊的重點目標，建立安全、穩定運行的工業控制環境迫在眉睫。

我國高度重視工業信息安全并實施各種舉措，《網絡安全法》自 2017 年 6 月 1 日起開始實施，對關鍵信息基礎設施的運行安全提出了明確要求。在工信部信軟〔2016〕338 號文《工業控制系統信息安全防護指南》中，從 11 個方面對工業控制系統信息安全在管理和技術方面提出了具體要求。2019 年 5 月，國家標準化管理委員會發布 GB/T 22239—2019《信息安全技術 網絡安全等級保護基本要求》，專門針對工業控制系統在通信網絡、區域邊界、計算環境等方面提出了要求，為工業控制系統的網絡安全防護提供了重要參考標準。《中華人民共和國國民經濟和社會發展第十四個五年規劃和 2035 年遠景目標綱要》明確提出，要加強網絡安全保護，建立健全關鍵信息基礎設施保護體系，提升安全防護和維護政治安全能力，推動構建網絡空間命運共同體。

近年來，隨著信息化與工業化的深度融合與發展，工業控制網絡由傳統的工業總線網絡發展到工業以太網及工業物聯網，工業控制網絡已成為由操作技術（Operation Technology，OT）、信 息 技 術（Information Technology，IT）、 工 業物聯網（Industrial Internet of Things，IIoT）形成的高度混雜融合的網絡，其面臨的網絡威脅與風險愈發復雜，安全形勢日益嚴峻。工業控制網絡現場場景差異大且復雜、功能安全與網絡安全交織疊加，導致系統整體防護遇到新的挑戰。傳統分區分域管理防護方式難以實現點面融合的一體化安全防護，因而亟須針對典型行業工業網絡特征研究出適應不同場景、不同層次、不同設備的縱深防護和多策略協同的安全體系。

1

工業網絡概述

1.1　工業網絡結構概述

在網絡信息技術不斷發展的背景下，工業網絡逐步形成 5 層體系架構，自下而上分別是現場設備層、現場控制層、過程監控層、生產管理層、企業管理層。在 5 層網絡體系結構中，現場控制層采用 Ethernet/IP、Profinet、Modbus/TCP、OPC 等專用工業協議支持工控設備間的通信，并建立起與上位系統的通信，這些協議或?yàn)闃?biāo)準 TCP/IP 協議，或?yàn)榛?IP 協議的專用工業以太網協議，監控管理層及以上通信也采用TCP/IP 協議。近年來，隨著云計算、大數據等新技術的不斷發展，工業網絡逐步由孤島運行模式發展為與互聯網、云網絡互聯互通的工業互聯網、工業物聯網運行模式，使得工業網絡系統不再孤立。同時，在工業網絡中也出現了傳統 IT 網絡中的各種網絡安全問題，傳統的以物理隔離手段而構建的工業網絡安全保障體系將無法起到應有的作用。

1.2　工業網絡特點概述

工業控制網 絡 系 統 有 自 身 的 結 構 特 點。首先，在企業工業控制網絡系統結構中，現場設備層控制設備主要包括可編程邏輯控制器（Programmable Logic Controller，PLC）、集散控制 系 統（Distributed Control System，DCS）、 遠程終端設備（Remote Terminal Unit，RTU）等控制器，除了各服務器，現場監控層和數據采集層還需人機交互，如工程師站、操作員站和管理終端等。這些終端設備在網絡安全模型中就是安全邊界，終端設備、服務器可直接連接現場控制設備交換數據。同時，這些終端設備的各種接口比如 USB，使得移動存儲設備可以便利接入，但也方便了各種惡意代碼的傳播。其次，工業網絡尤其是現場控制層及過程監控層網絡主要執行的是工業生產任務，其網絡協議更多關注的是業務的實時性與可靠性，在協議設計上通常缺乏安全防御機制，以及必要的基于密碼的安全防護措施。此外，鑒于工業通信協議的私有性特點，完全照搬傳統信息網絡安全策略到工業控制系統，將無法起到良好的防護效果。

2

工業網絡縱深安全防護的需求研究

工業領域不同行業和不同業務流程存在場景多樣性、環境復雜性和協議私有性等特點。工業網絡具有網絡設備、應用系統、主機、控制設備、執行單元等不同類型、不同層次的安全防護手段，為相關系統和設備提供邊界防護、監測審計、安全評估等多種防護技術和措施，但同時也存在協同聯動和自動化響應能力不足的問題。針對上述問題，工業網絡運營者將需要探尋適應工業領域網絡安全多場景、多層次需求的體系化安全防護解決方案，從而實現多種安全防護技術和措施的策略協同和聯合防護，構建切合于工業領域業務特點的網絡安全防護體系。

此外，工業控制網絡中還面臨著缺乏高效安全的密碼防護技術、內生持久免疫能力薄弱、有針對性的安全檢測分析手段缺失、跨域安全保障體系不完善等技術難題。這些難題分布在工業網絡的不同層級與不同設備中，要解決此類問題，需充分研究與工業網絡具體業務相融合的密碼防護、內生免疫、智能安全檢測需求，基于縱深防御理念，重點突破針對多樣性和復雜化工業網絡資產的自動化識別和測繪技術，針對私有化工業網絡協議的指令級智能化學習和策略控制技術，突破基于工業網絡數據和安全數據全流量采集的智能化分析和威脅檢測技術，突破工業領域邊界防護、監測審計、漏洞分析、終端防護等多種安全措施之間策略協同和響應支撐的技術，設計實現針對工業網絡多場景、多層次安全防護措施的智能化安全決策支撐和自動化策略協同體系。

3

工業網絡縱深安全防護的技術框架設計

針對工業領域不同行業和不同生產流程下，存在的場景多樣性、環境復雜性和協議私有性等問題，面向工業領域的網絡、應用系統、主機，以商用密碼為基礎，圍繞工業網絡安全防護需求和法律法規政策要求，充分調研各領域工業網絡現狀及面臨的安全威脅，分析工業網絡的安全防護需求。在此基礎上，以 GB/T 22239—2019《信息安全技術 網絡安全等級保護基本要求》、工信部信軟〔2016〕338 號文《工業控制系統信息安全防護指南》等政策標準為指導，根據工業網絡的自身特點、重要程度等，確定工業網絡安全等級的劃分；對各類典型的工業網絡開展安全防護系統設計，形成工業網絡風險分析報告、安全防護方案、安全防護技術規范等。在工業網絡場景和實際業務相結合的基礎上，將主機身份鑒別、網絡設備安全接入、用戶認證、傳輸加密、密鑰管理和數字認證等技術作為支撐，研制商密工業防火墻、終端安全防護系統、工業網絡安全智能監測系統、工控漏洞掃描系統、虛擬專用網（Virtual Private Network，VPN）安全網關等網絡安全防護產品，配合密鑰管理、密碼服務等實現區域隔離、邊界防護、實時監控和漏洞檢測，最終形成滿足工業網絡實際需求的基于商用密碼和策略協同的工業網絡縱深安全防護系統 。工業網絡縱深安全防護技術框架如圖 1 所示。

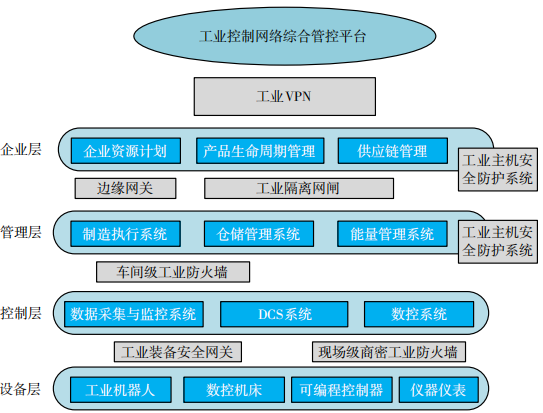

圖 1　工業網絡縱深安全防護技術框架

3.1　基于國產商用密碼的工業控制網絡縱深安全防護技術

基于國產商用密碼的工業控制網絡縱深安全防護技術框架如圖 2 所示。該技術針對工業控制網絡中私有協議多、密碼應用難度大的問題，深入分析工業控制網絡各層級通信網絡安全、區域邊界安全、計算環境安全及管理安全等多維度的密碼應用需求，采用國產商用密碼解決接入認證、權限控制、數據加密等關鍵技術問題，形成了基于國產商用密碼的工業 VPN、邊緣網關、工業隔離網閘、工業主機安全防護系統、（車間級、現場級）工業防火墻、工業裝備安全網關等一系列裝備，有效解決了生產現場終端弱口令登錄、多區域之間的訪問未受控制、生產現場終端和網絡協議私有化等問題，打造了具備訪問控制、行為分析、可靠認證、安全傳輸?shù)娜轿豢v深防護保障體系，極大提升了工業控制網絡系統安全防護能力。

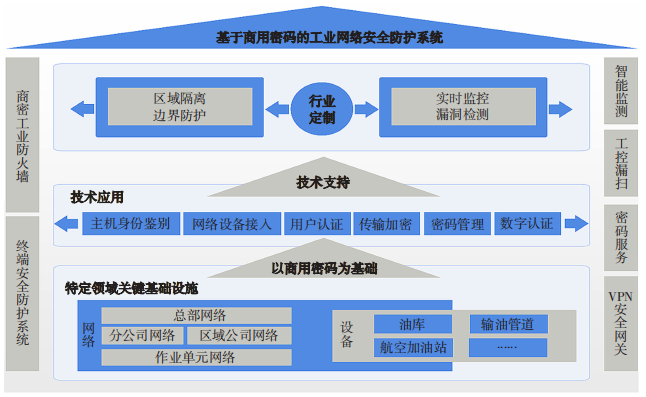

圖 2　基于國產商用密碼的工業控制網絡縱深安全防護技術框架

基于商密的工業控制網絡縱深安全防護技術框架采用商密技術，實現對工控系統各層級不同業務場景的安全防護，主要商密應用如下文所述。

3.1.1　基于商用密碼的接入認證和權限控制

基于商用密碼的接入認證技術采用商用密碼算法對接入的關鍵設備（工程師站、操作員站、PLC 等）進行身份認證，防止設備非法接入與訪問。當設備接入時，須通過安全防護設備（如防火墻、安全網關等）采用“USBkey+ 用戶 / 口令”的雙因子認證方式對其進行身份認證。USBkey 采用 SM2 證書及相關商用密碼算法實現身份確認，使得用戶身份認證更加安全。其中，SM2 密碼算法主要用于證書頒發，SM2WithSM3密碼算法主要用于網絡設備接入認證。

基于商用密碼的權限控制在認證服務器側實現，認證控制服務器維護所有用戶的認證和授權信息，負責對一個或多個接入請求提供認證授權服務。認證控制服務器基于標準 RADIUS擴展實現對商密算法（SM2/SM3/SM4）的支持，服務器端商密運算則通過置于設備內部的嵌入式商用密碼卡實現。設備或用戶在通過接入認證之后，由認證控制服務器結合內置的用戶授權策略提供對應權限，從而實現對其權限控制。

3.1.2　基于商用密碼的通信數據加密

基于商用密碼算法的通信數據加密技術采用商用密碼算法實現對關鍵數據鏈路（分公司與總部、不同作業流程之間、現場工作單元與辦公網絡等）的通信數據機密性及完整性保護。該技術通過基于商用密碼算法的 IPSec VPN 為用戶構建了一個安全加密通道，在該通道中傳輸?shù)臄?shù)據都經過加密保護，可保證數據的機密性與安全性。在具體應用上，首先在 VPN 等安全防護設備內部嵌入硬件商用密碼卡組件，實現對 SM2、SM3、SM4 商密算法的加載。同時，在安全防護設備系統中擴展 IPSec 對于商密算法套件的支持，采用 SM2、SM3 等商密算法實現簽名認證與密鑰協商，采用 SM4 算法實現數據加密。以商密 IPSec 技術為載體，通過 SM2 商密證書技術和 SM2/SM3 算法實現安全通信隧道創建與密鑰協商，最終通過 SM4 算法實現基于商密技術的工業控制網絡通信數據加密傳輸，并通過 SM3 算法對數據完整性進行保護。

3.2　基于策略協同的工業控制網絡多層級一體化管控技術

工業控制網絡的控制設備與場景復雜，不同場景下安全策略制定煩瑣且缺乏具有時效性的統一管控手段。針對上述問題，設計了一種基于傳統安全防護策略與策略協同聯動的統一管控方法。工業控制網絡多層級管控模型如圖 3 所示，該模型通過實時感知安全信息，發現安全威脅，預判安全態勢，根據不斷變化的威脅環境進行自適應調整，生成策略基線；同時，針對業務相近、網絡環境趨同的數據信息，通過相互協同收斂，進一步改進策略基線，從而形成智能輔助推薦的動態安全策略。通過統一的策略描述模型，使各管控執行單元都能“理解”，并下發到工業控制網絡各功能安全模塊，如輸入輸出管理、信令可信執行與管控、數據安全保護、傳輸通道加密及一體化內生安全控制器等策略執行環節，從而形成針對本體安全所有要素的策略協同聯動及安全管控能力，實現對業務流程、數據和資源的可視化和控制，并提高運行系統的可靠性、穩定性和效率，強化安全防御能力，降低運營成本 。

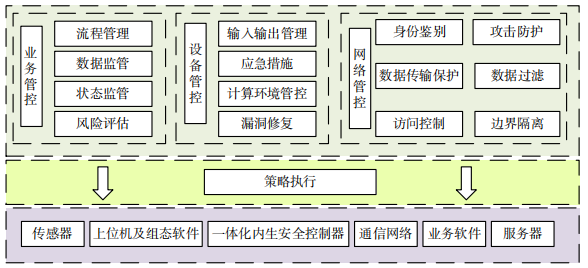

圖 3　工業控制網絡多層級管控模型

基于策略協同的工業控制網絡多層級一體化管控技術主要由基于基線自學習模型的白名單策略協同技術和基于策略協同的工業網絡多層次縱深防護技術組成。其中，基于基線自學習模型的白名單策略協同技術設計實現了一種網絡安全基線生成方法；基于策略協同的工業網絡多層次縱深防護技術則利用策略協同技術，對實施中的防護策略加以收斂改進，形成多層縱深、融合管控、協同防護的工控網絡縱深防御架構。

3.2.1　基于基線自學習模型的白名單策略協同技術

傳統安全防護設備的防護策略，通常需要業務專家、網絡安全專家和網絡運維人員協同參與安全策略的逐條編制。針對該問題，基于基線自學習模型的白名單策略協同技術設計實現了一種基于全流量的網絡安全基線生成方法，如圖 4 所示。在網絡正常情況下，對流量通信情況、工藝業務情況進行自動學習，生成白名單策略基線模型，并將生成的白名單策略名單分發給網絡中的安全防護設備進行運用。針對工業企業內業務相近、網絡環境相似的工業網絡，涉及工藝業務服務等的策略基線可相互協同收斂，進一步改進策略。采用該技術后，會針對工業網絡形成一個以其為基準進行檢測和度量的風險管控手段，實現了從監管層面向防護層面的協同遞進，可確保常規網絡安全控制，有效保護了工業控制系統的正常作業。通過在各工業網絡層次縱深應用該技術，使得安全防護更具針對性。

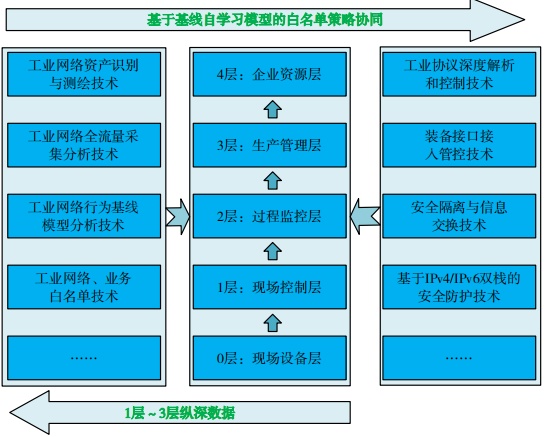

圖 4　基于基線自學習模型的白名單策略協同

3.2.2　基于策略協同的工業網絡多層次縱深防護技術

針對工業網絡邊界關聯數據泄露、底層風險滲透等安全問題，本文基于策略協同的工業網絡多層次縱深防護技術從設備接入安全、協議安全、數據處理安全等多個核心方面入手，在現場控制層、過程監控層、生產管理層、企業管理層各層邊界及關鍵設施上實施針對性的防護措施，并以策略協同技術加以收斂改進，形成契合等級保護的多層縱深、協同防護的體系架構，如圖 5所示。利用該體系架構，現已實現對 55 種工控協議的深度控制、IPv4/IPv6 雙?？刂啤踩綦x和信息交換、裝備接口接入管控等核心技術。同時，結合傳統信息安全及基于商密的工控網絡縱深安全防護技術，進一步打造協同防護架構，形成具備訪問控制、行為分析、可靠認證、安全傳輸?shù)娜轿话踩雷o(hù)保障體系，進而形成可復制推廣的工業網絡安全防護解決方案。

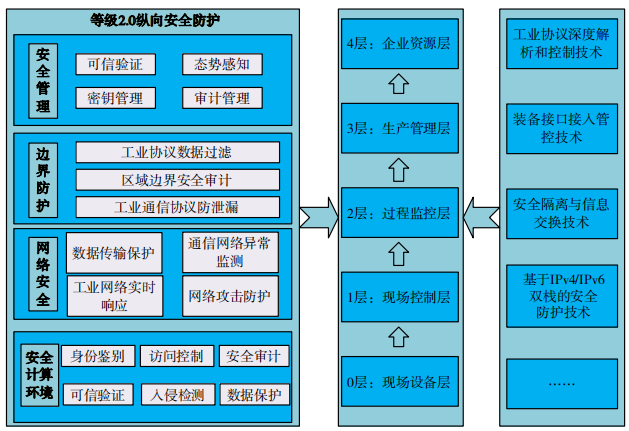

圖 5　工業網絡多層縱深、協同防護體系架構

4

工業網絡縱深安全防護技術的實現和應用

面向工業網絡各領域的商密版工業防火墻產品，根據特定領域的具體要求，在商用密碼技術應用、工業協議深度解析與控制、自主可控等技術功能方面進行適配研究與開發。

面向工業網絡各領域的基于商用密碼技術終端安全防護系統，在身份鑒別系統和主機監控與審計系統產品的基礎上，對商用密碼技術在身份鑒別、進程白名單、外設控制、違規外聯等安全功能方面進行了適配研究與開發。

面向工業網絡各領域的 VPN 安全網關產品，重點在商用密碼技術應用、工控網絡低時延、系統自愈可靠性等方面進行了適配研究與開發。

面向工業網絡各領域的工控漏洞掃描系統，在工控協議、設備指紋、工控漏洞、自主可控等技術功能方面進行了適配研究與開發。

面向工業網絡各領域的網絡安全智能監測系統產品，采用了基于基線自學習模型的白名單策略協同技術，在工控網絡資產識別、威脅分析、網絡可視化、自主可控等技術功能方面進行了適配研究與開發。

結合工業網絡眾多安全設備的集中管理和策略協同防護的需求，研究并開發了工業網絡安全態勢分析和管理系統，重點研究了實現不同安全技術和設備之間的策略協同、集中管理和防護響應，從而構建體系化的保障。

以密碼為基礎，構建實體認證和信任體系，實現安全通信、靜態可信認證、動態度量和身份認證機制；以典型工業網絡等關鍵基礎設施為安全防護對象，將主機身份鑒別、網絡設備安全接入、用戶認證、傳輸加密、密鑰管理和數字認證等技術作為支撐，在商密工業防火墻、終端安全防護系統、工業網絡安全智能監測系統、工控漏洞掃描系統、VPN 安全網關等網絡安全防護產品的基礎上，以工業網絡安全態勢分析和管理系統為集中呈現和協同平臺，配合密鑰管理、密碼服務等，最終實現基于國產商用密碼和策略協同的工業網絡縱深安全防護技術和防護系統 。

目前，已經面向電力、石油、化工等重要能源領域，深入推進國產商用密碼與工業控制網絡系統深度融合，形成了覆蓋密碼保障、多層防護、綜合管控等多個維度的安全保障能力和整體解決方案，引領國產商用密碼技術在工業控制網絡中的應用，建立以國產商用密碼為基準、策略協同為機制的工業網絡安全防護體系。

5

結　語

本文從總體上論述了基于商用密碼和策略協同的工業控制網絡縱深安全防護技術框架，并詳細闡述了基于商密與策略協同構建工業控制網絡縱深安全防護技術、多層級一體化管控技術相關的理論方法。然而，上述研究更注重整體上的體系研究，與具體行業工控網絡典型業務的結合度還不夠深入，未能抽象出具有典型行業適應性的安全策略協同算法或方案。

未來，將基于本文提出的工業網絡縱深安全防護技術框架，與具體行業深度結合，進一步研究商用密碼、策略協同等技術在重點行業的適配與融合，并推進相關技術在典型工控網絡中的廣泛應用與推廣。

來源：選自《信息安全與通信保密》2023年第9期
